通常情況下，飽和蒸汽會應用在大部分的加熱制程中，所以在蒸汽系統中，我們會見到很多的減壓閥。而對于減壓系統來說，我們常常遇到減壓閥超壓、安全閥起跳；壓力波動、加熱不穩定；減壓閥經常損壞等等問題，這些問題很多是由于我們在設計選擇減壓閥時就留下的隱患。那么我們該如何正確的選擇配置減壓系統，以達到良好的減壓效果和穩定性？
01
常見減壓閥的類型和特點
我們常見用于減壓的閥門根據特性大致可以歸結為3類，第1、2類沒有外部動力，第3類需要有額外的動力源。

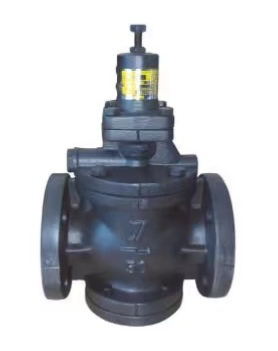

1.直接作用式減壓閥
上游壓力、下游壓力與彈簧力形成平衡，通過彈簧力變化來控制閥門開度；
特點：反應速度快，負荷變化時壓力波動大，成本相對低；
應用：一般用在對壓力要求不高，流量穩定的非重要場合；

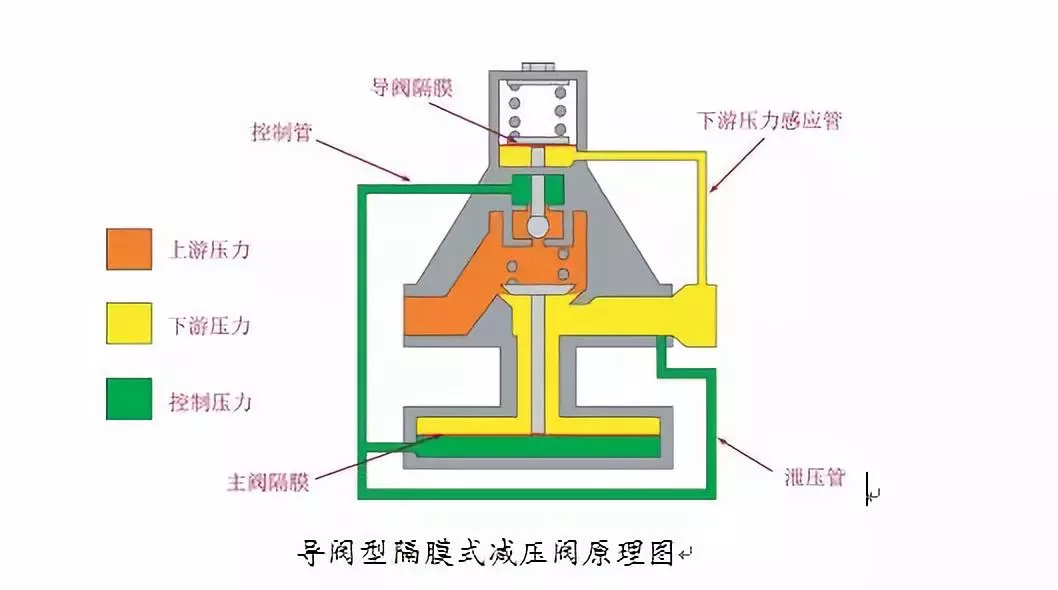

2. 導閥型隔膜式減壓閥
通過導閥、上游壓力、下游壓力的變化來控制蒸汽量，調整主閥的開度；
特點：控制精準，負荷變化時壓力穩定，波動很??；
應用：對壓力穩定性要求高，要求壓力一直穩定的場合；

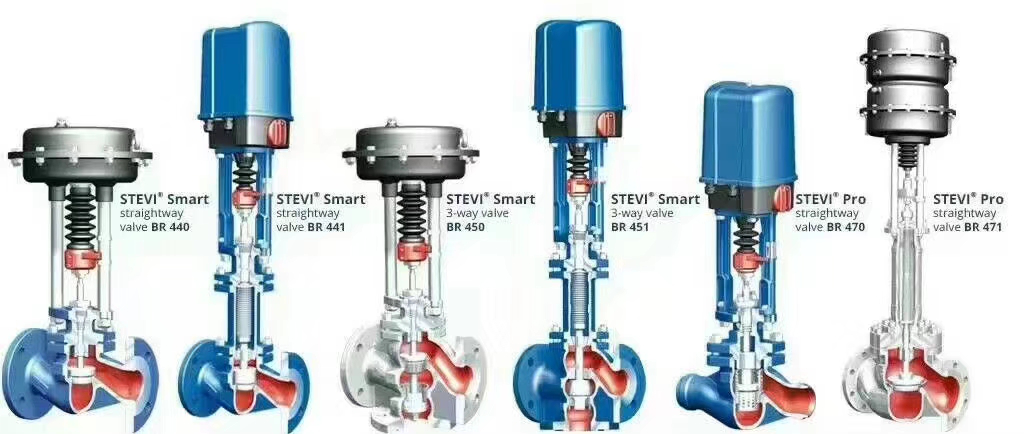

3. 電/氣動減壓閥
通過反饋信號與設定壓力在控制器對比，控制閥門的開度輸出；
特點：控制精準，可以隨時調整壓力參數；
應用：壓力參數需要經常調整，或者遠程控制的場合；
02
減壓閥選型一定要有正確的參數
一般情況下，減壓閥都會比管道口徑小1~2號。在蒸汽系統中，如果我們按照管道口徑選擇減壓閥，減壓閥的口徑就會偏大，使用壽命會大大縮短。如果想要選擇一個合適口徑的減壓閥，我們至少需要以下三個參數：上游壓力、下游壓力、蒸汽流量。
03
減壓不僅僅是一臺減壓閥的事情

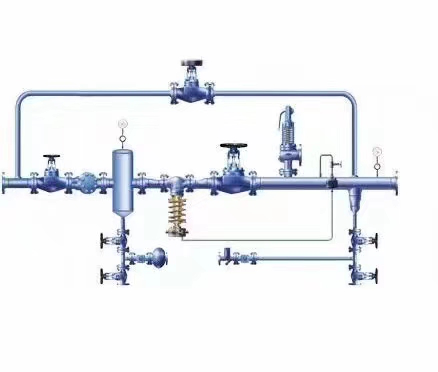

蒸汽品質的變化會影響到減壓閥的工作的穩定性，而減壓閥也需要正常的維修保養，所以我們建議按照以下配置組合，讓減壓閥長久穩定實現減壓效果：
1.汽水分離器：防止蒸汽中的水分造成水錘、沖蝕，影響減壓閥的壽命、造成減壓閥的超壓；
2.前后截止閥：用于維修、保養時的前后切斷；
3.過濾器：防止雜質造成減壓閥卡傷，造成超壓；
4.安全閥：防止超壓，保障安全；
5.壓力表：用于減壓閥調試/調節；
04
特殊工況下減壓組需要配合使用

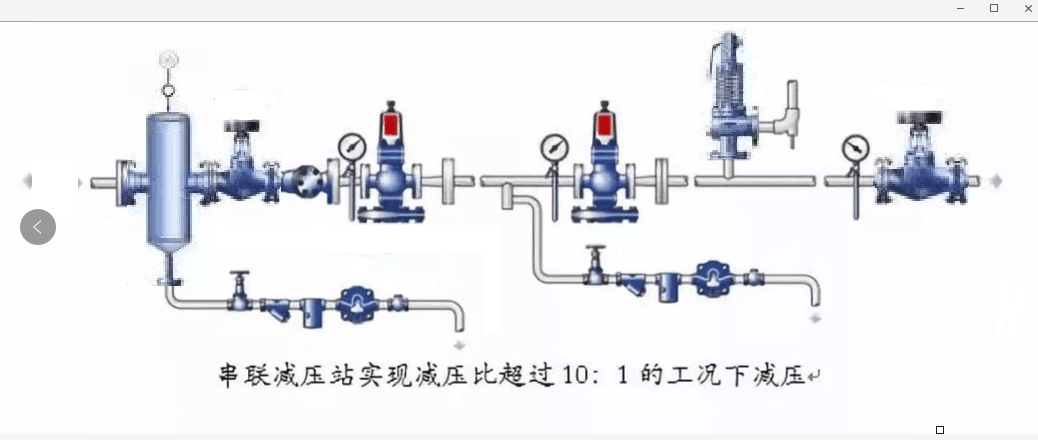

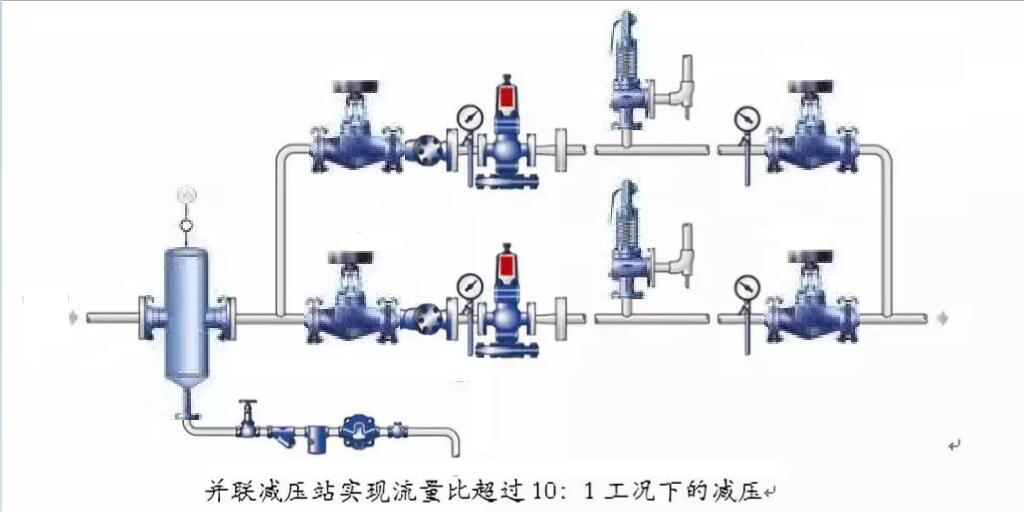

減壓閥作為一個機械設備，都有它的工作區間。一般單臺減壓閥減壓比（最高上游壓力/最低下游壓力）、流量比（最大流量/最低流量）都不建議超過10：1。如果出現減壓比/流量比超過10：1我們就需要選擇多臺減壓閥的串聯/并聯來解決此類問題。
思考題
我們常常見到一些很有意思的減壓閥選擇事項，以下這個案例該如何選擇我們覺得很有參考意義，下一期我們會討論這種情況下減壓系統該如何配置:
10臺同樣用汽設備，用汽壓力都大約在4 bar g，壓力要求偏差小于0.1 barg，上游壓力11 bar g。10臺設備的用汽量都是0.5T/h，但是這10臺設備根據工藝會分別投用1~10臺?？紤]到安全穩定及經濟性，我們該如何配置減壓系統？
1.選1套減壓站？
2.選2套減壓站？
3.….
4.選9套減壓站？
5.選10套減壓站？
……
安全、穩定、高效是我們蒸汽系統從業人員一直的追求，山東恒特斯一直致力于學習和分享蒸汽系統的選型、設計及運行維護要點，希望與大家一起交流分享。
